Mit tud egy napelemes 4G kamera több hónapos folyamatos kültéri üzemben? Megnéztük a DS-2CFS04/4G AOV-rögzítését, Motion Detection 2.0 analitikáját és energiaellátását.

Mi történik akkor, ha olyan területet kell kamerával lefedni, ahol nincs kiépített hálózati infrastruktúra, nincs rendelkezésre álló helyi tápellátás, a kábelezés pedig aránytalanul költséges vagy egyszerűen nem megoldható?

Ilyen helyzetekben a 4G-s, akkumulátoros és napelemes kamerák jelenthetnek praktikus alternatívát. A Hikvision DS-2CFS04/4G azonban nem egyszerűen eseményvezérelt akkumulátoros kamera: az AOV, vagyis Always-On Video technológiával folyamatos képi rögzítést is biztosít, miközben a rendszer energiaigénye a vezeték nélküli üzemhez igazodik.

A RIEL-nél több hónapon keresztül, folyamatos kültéri üzemben teszteltük a DS-2CFS04/4G 2,8 mm-es változatát. A vizsgálat során nemcsak a képminőséget és az analitikát néztük meg, hanem a napelemes energiaellátást, az akkumulátor viselkedését, a 4G-s működést, a Hik-Connect kezelhetőségét és a szerelhetőséget is.

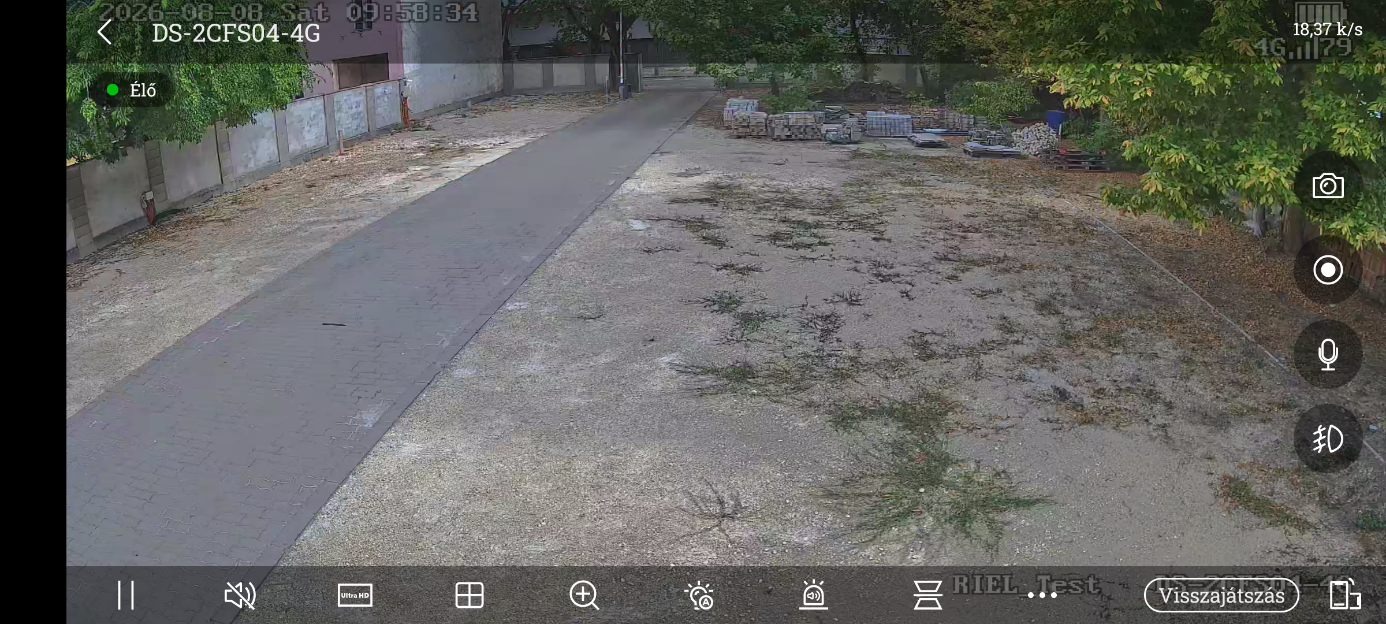

A kamera élőképes nézete, alul a megszokott beállítási és vezérlési lehetőségekkel

Mit jelent az AOV a gyakorlatban?

A DS-2CFS04/4G egyik legfontosabb funkciója az AOV – Always-On Video. A 24/7 rögzítés itt nem azt jelenti, hogy a kamera egész nap hagyományos, teljes képkockasebességű videostreamet ír a memóriakártyára. Az AOV energiatakarékos rögzítési módot használ: nyugalmi időszakban alacsonyabb képkockasebességgel készít folyamatos felvételt, így az idővonal akkor sem szakad meg, amikor nincs detektált esemény.

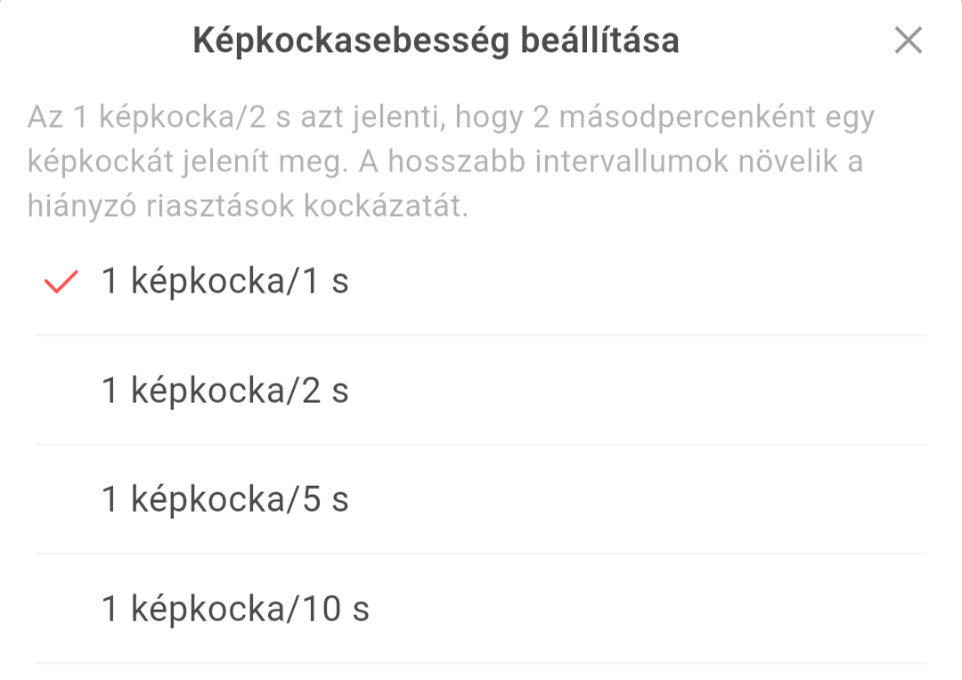

Az alábbi rögzítési intervallumokat lehet kiválasztani:

A gyakorlatban ez fontos különbség: nem csak az esemény pillanatáról rendelkezünk felvétellel, hanem a megfigyelt terület folyamatosan visszanézhető marad.

4 MP, széles látószög és hibrid megvilágítás

A DS-2CFS04/4G 1/3"-os Progressive Scan CMOS érzékelőt használ, maximális felbontása 2560 × 1440 pixel, vagyis 4 MP. A tesztelt 2,8 mm-es objektív vízszintes látószöge 98,5°, függőleges látószöge 53,1°, diagonális látószöge 115,9°. Az objektív F1.6 rekeszértékű.

A 2,8 mm-es optika elsősorban olyan helyszíneken előnyös, ahol viszonylag nagy területet kell egyetlen kamerával lefedni: például telephely, építési terület, udvar, mezőgazdasági terület vagy egy kapu környezete.

A fő stream maximális képkockasebessége 12,5 fps, a kamera H.265 tömörítést használ. Éjszakai megfigyeléshez infravörös és fehér segédfény egyaránt rendelkezésre áll, legfeljebb 30 méteres megvilágítási távolsággal. A Smart Hybrid Light használatával a kamera alaphelyzetben IR megvilágítással dolgozhat, riasztáskor pedig fehér fényre válthat.

A kamera beépített mikrofonnal és hangszóróval is rendelkezik, így kétirányú hangkapcsolatra alkalmas. Riasztáskor helyi hangjelzés aktiválható, és egyéni figyelmeztető hang is konfigurálható.

Motion Detection 2.0 – ember- és járműszűréssel

A kamera Motion Detection 2.0 funkciója két célobjektumot kezel: embert és járművet. A detektálás külön csak emberre, csak járműre vagy mindkettőre konfigurálható. Az alkalmazásban rajzolható érzékelési terület és állítható érzékenység is rendelkezésre áll.

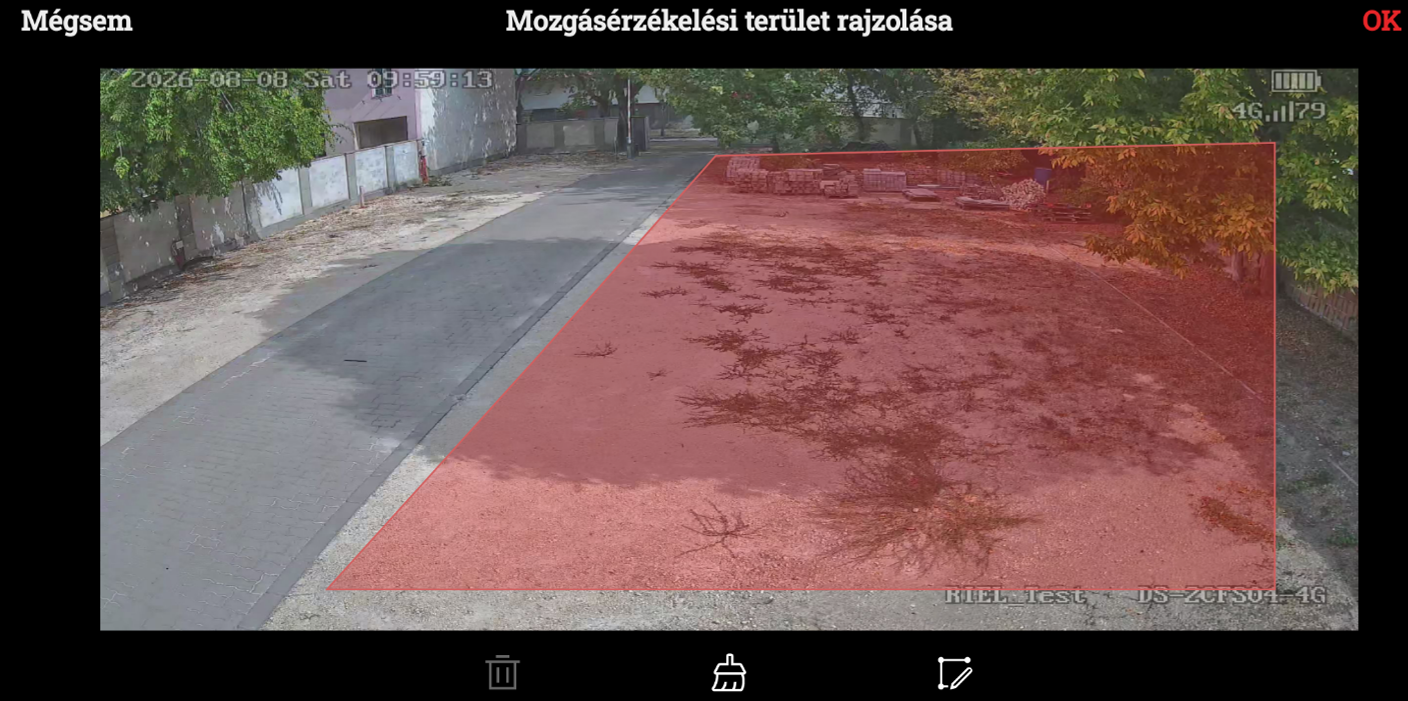

A detektálási területek (legefljebb 4) szabadon kijelölhető a kameraképen, így a megfigyelés szempontjából érdektelen területek kizárhatók.

A teszt során az érzékenységet egészen a maximális, 10-es szintig emeltük. A tesztidőszak alatt maximális érzékenység mellett sem tapasztaltunk téves ember- vagy járműjelzést. A Hik-Connect push értesítései megbízhatóan megérkeztek, az élőkép gyorsan felépült, az események pedig jól áttekinthetők voltak az alkalmazásban. Ez különösen fontos olyan távoli helyszíneken, ahol az értesítés után a kezelő jellemzően mobiltelefonról ellenőrzi a kameraképet.

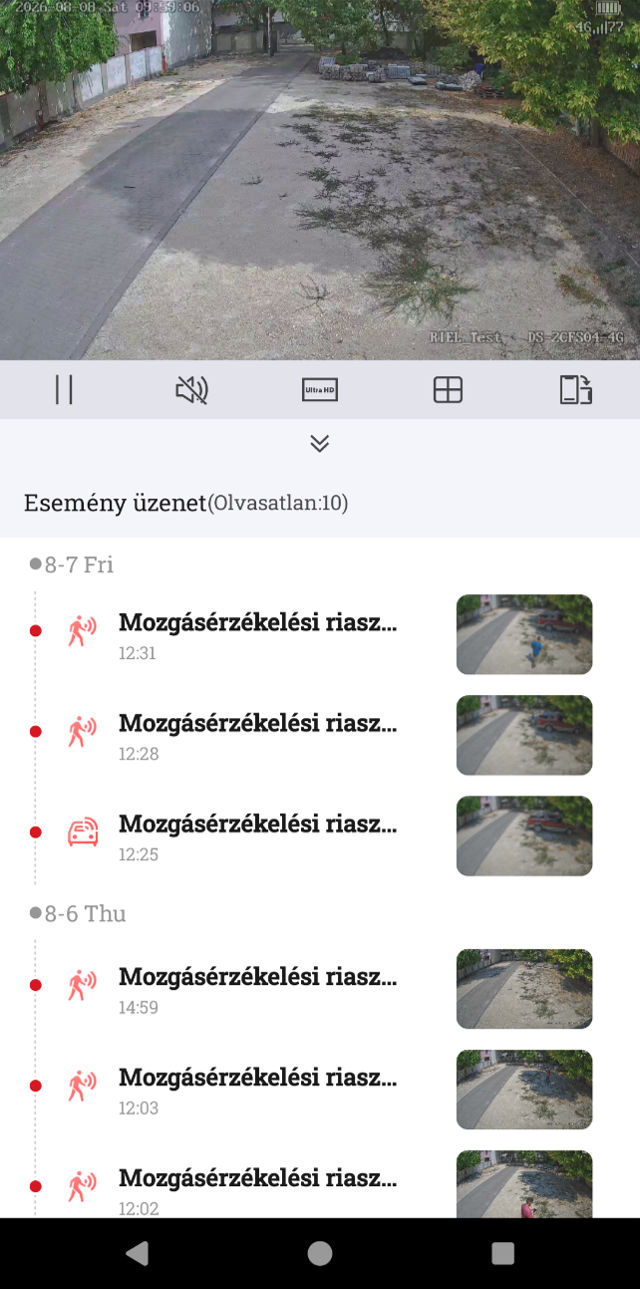

Ember- és járműdetektálásból származó események a Hik-Connect alkalmazásban

Napelem és akkumulátor több hónapos kültéri üzemben

A kamera 9000 mAh kapacitású lítiumakkumulátorral rendelkezik, amelyet egy 8 W névleges teljesítményű monokristályos napelem tölt. A kamera IP66, a napelem IP65 védettségű. A RIEL-teszt 2026 márciusában indult, és a kamera a vizsgált időszakban folyamatosan kültéren üzemelt. Az AOV-rögzítés végig 1 kép/másodperc értéken működött. A több hónapos használat során nem tapasztaltunk számottevő akkumulátor-merülést. A rendszer felhős időszakokban is képes volt töltést biztosítani, és a töltöttségi szint stabilan magas maradt. Már a teszt korai szakaszában is megfigyelhető volt, hogy intenzív élőkép- és visszajátszás-használat mellett, borús idő esetén az akkumulátor töltöttsége emelkedett. Ez abból a szempontból érdekes, hogy a monokristályos napelem nem kizárólag közvetlen napsütésben termel: diffúz fényből is képes energiát előállítani. A kamera alacsony energiaigényű AOV működésével együtt ez a teszt során stabil energiamérleget eredményezett.

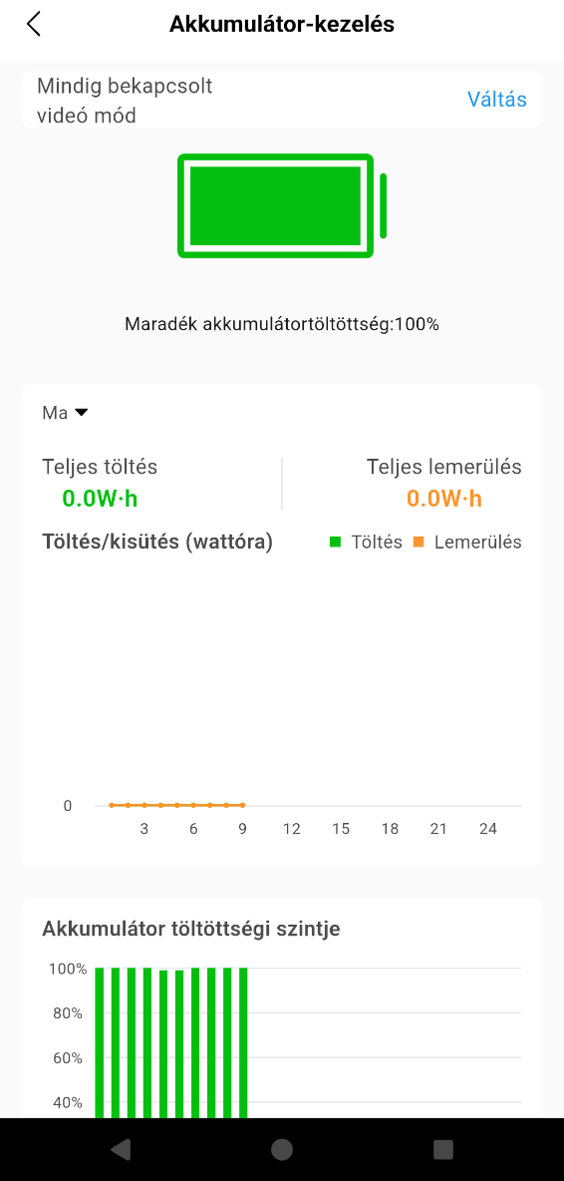

A Hik-Connect akkumulátor-kezelési felületén a töltöttség mellett a töltési és kisütési adatok is nyomon követhetők.

A kamera energiafelhasználását természetesen befolyásolja az AOV-rögzítés beállítása, az események száma, az élőkép használata és a segédfény működése. A több hónapos tesztben azonban az általunk alkalmazott, legnagyobb AOV képkockasűrűség mellett is stabil működést tapasztaltunk.

Helyi tárolás: 128 GB microSD a tesztben

A DS-2CFS04/4G beépített microSD/microSDHC/microSDXC foglalattal rendelkezik, maximum 512 GB kapacitású memóriakártyát támogat. A teszthez 128 GB-os microSD-kártyát használtunk, mely 3,5 hónap felvételének tárolására alkalmas. A helyi tárolás különösen fontos ebben a rendszerkoncepcióban, mivel nem szükséges folyamatosan a 4G-hálózaton továbbítani a teljes videófolyamot. A felvételek helyben tárolhatók, míg a távoli hozzáférést, az élőképet és az eseményértesítéseket a mobilhálózat biztosítja. A tényleges megőrzési idő természetesen függ az AOV-rögzítés intervallumától, a videóbeállításoktól és az események számától.

Szerelőbarát kialakítás

A gyakorlati telepítés során a DS-2CFS04/4G kifejezetten egyszerűen kezelhetőnek bizonyult. A kamera és a napelemes egység külön rögzíthető, maga a napelem szerszám nélkül illeszthető a tartókonzolra, ami gyorsítja a helyszíni szerelést. A kamera és napelem pozíciója szintén egyszerűen beállítható. A SIM- és microSD-foglalat, valamint a kezelőszervek fedett kialakításúak, ami kültéri telepítésnél praktikus megoldás. A szoftveres üzembe helyezés Hik-Connectből végezhető el, a kamera QR-kódjának beolvasásával vagy a sorozatszám megadásával. A vezeték nélküli kialakítás miatt a telepítéshez nincs szükség Ethernet-kábelezésre, PoE switchre vagy külön hálózati infrastruktúrára. Ez különösen olyan projekteknél jelent előnyt, ahol a kamera helye messze van a meglévő épületektől vagy hálózati végpontoktól.

Hik-Connect: a teljes rendszer egy alkalmazásból

A kamera használata Hik-Connecten keresztül történik.

Az alkalmazásból többek között elérhető:

• az élőkép és visszajátszás;
• az eseménylista;
• a Motion Detection 2.0 konfiguráció;
• az ember/jármű célszűrés;
• az érzékelési terület;
• az érzékenység;
• a riasztási hang;
• a segédfény;
• az AOV-rögzítés;
• az akkumulátor állapota;
• az SD-kártya kezelése;
• az értesítések időzítése;
• valamint a firmware-kezelés.

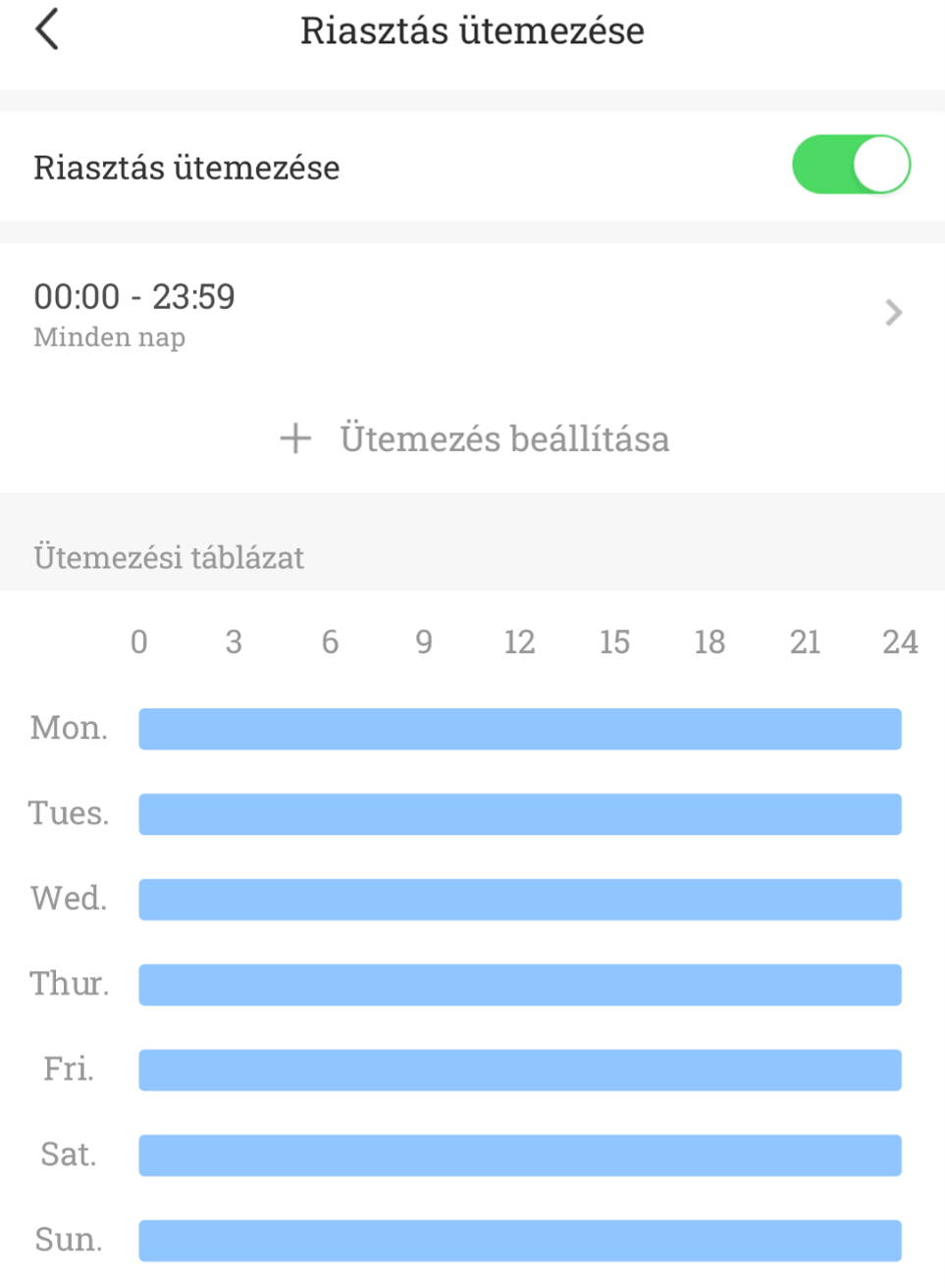

Az eseményértesítések külön időprogram alapján is engedélyezhetők, így például telephely esetén csak munkaidőn kívül kérhetünk push értesítést:

Van forgatható változat is: DS-2CFSP4/4G

A fix DS-2CFS04/4G mellett elérhető a DS-2CFSP4/4G PT változat is. Alapvető képességei nagyrészt megegyeznek a tesztelt bullet modellel: ugyanúgy 4 MP-es, 4G-s, napelemes és akkumulátoros kialakítást, AOV-rögzítést, Motion Detection 2.0 ember- és járműdetektálást, kétirányú hangot, IR/fehér segédfényt és helyi microSD-tárolást kínál.

A legfontosabb különbség a motoros mozgatás.

A PT változat:

• vízszintesen 0–340° tartományban forgatható;
• függőlegesen 0–80° tartományban dönthető;
• Motion Detection 2.0-ra épülő Smart Tracking emberkövetést támogat.

Optikai zoommal nem rendelkezik, ennél a modellnél is 2,8 vagy 4 mm-es fix objektív választható. A PT változat ezért akkor lehet előnyös, ha egyetlen telepítési pontról több irányt szeretnénk lefedni, vagy a detektált személy automatikus követése érdemi pluszt jelent.

Firmware és tesztkörnyezet

A teszt lezárásakor a kamerán a V5.9.20 build 260319 firmware futott.

Mérnöki összegzés

A DS-2CFS04/4G legfontosabb előnye, hogy egy önálló, 4G-alapú videómegfigyelési pont kialakításához minimális helyszíni infrastruktúrát igényel. A több hónapos RIEL-teszt során a 2,8 mm-es kamera folyamatosan kültéren működött, AOV módban végig 1 kép/másodperc rögzítési beállítással.

A gyakorlati tapasztalataink alapján:

• a napelemes energiaellátás stabilan működött;
• az akkumulátor töltöttsége magas maradt;
• felhős időben is történt visszatöltés;
• maximális Motion Detection 2.0 érzékenység mellett sem tapasztaltunk téves ember- vagy járműriasztást;
• a push értesítések megbízhatóan megérkeztek;
• az élőkép gyorsan felépült;
• a Hik-Connect kezelőfelületén a fontosabb funkciók egyszerűen elérhetők;
• a kamera telepítése és üzembe helyezése kevés helyszíni infrastruktúrát igényel.

A DS-2CFS04/4G ezért elsősorban olyan projektekhez lehet jó választás, ahol a megfigyelési pont kiépítése hagyományos IP-kamerával jelentős kábelezést vagy külön hálózati infrastruktúrát igényelne. Tipikus alkalmazási terület lehet például építési terület, ideiglenes telephely, mezőgazdasági terület, távoli kapu, parkoló vagy más, nehezen kábelezhető kültéri helyszín.

Ha fix megfigyelési irány elegendő, a DS-2CFS04/4G egyszerűbb kialakítása megfelelő választás lehet. Ha pedig motoros pásztázásra és emberkövetésre is szükség van, a DS-2CFSP4/4G PT változat egészíti ki a termékcsaládot.
