Átverhető-e a Hikvision DS-KAB673-A alkoholszonda? Ezt mutatta a tesztünk
A Hikvision DS-KAB673-A alkoholszonda modul a személyazonosítást és az alkoholszint ellenőrzését egyetlen beléptetési folyamatban kapcsolja össze. De mennyire pontos a gyakorlatban, hogyan állítható be, és át lehet-e verni? A RIEL műszaki csapata három tesztalannyal, több mérési helyzettel és különböző kijátszási próbákkal vizsgálta a modult.
A célunk az volt, hogy a műszaki adatlapnál részletesebb képet adjunk az alkoholszondás beléptetés működéséről. Megnéztük a telepítést, a HikCentral Access Control beállításait, a mérési eredmények naplózását, a szenzor viselkedését és azt is, hogyan reagál a rendszer a kijátszási próbálkozásokra.
Mit vizsgáltunk a teszt során?
A teszt során arra voltunk kíváncsiak, hogy az alkoholszonda mennyire használható valós beléptetési helyzetben, mennyire következetesen jelez, milyen beállítási lehetőségeket kínál, és a gyakorlatban mennyire játszható ki.
A DS-KAB673-A modult egy Hikvision K1T673DX terminálhoz csatlakoztattuk. A felszerelés egyszerű: a modul alulról, USB Type-C csatlakozón keresztül illeszthető a terminálhoz, majd két rögzítőcsavarral rögzíthető.
| Tesztparaméter | Beállítás vagy verzió |
|---|---|
| DS-KAB673-A firmware | V1.1.8 build 250514 |
| K1T673DX firmware | V4.48.20 build 260515 |
| Felügyeleti szoftver | HikCentral Access Control 2.5 |
| Szonda érzékenysége | Magas |
| Szobahőmérséklet | 23 °C |
| Fújási idő | 1,5 másodperc |

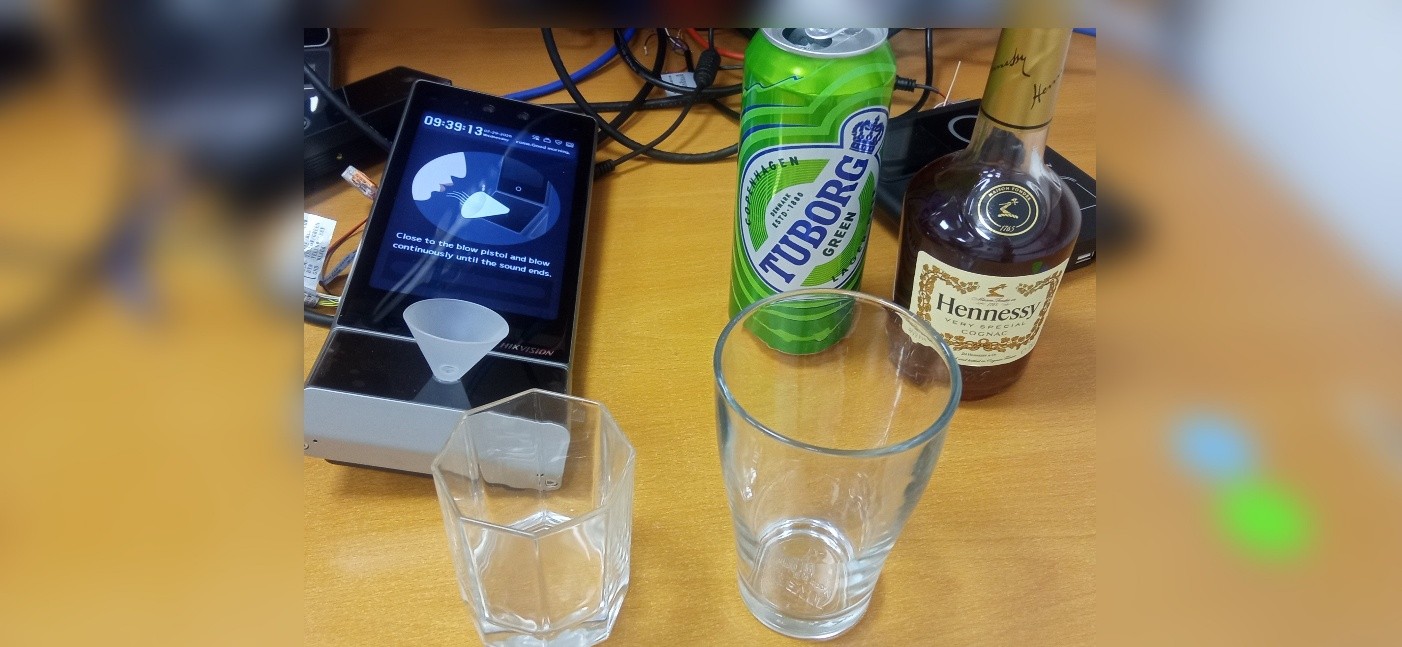

A DS-KAB673-A alkoholszonda modul tesztkörnyezete
Mit mér az alkoholszonda?
Az alkoholszondák a légalkohol-koncentrációt mérik, jellemzően mg/l, azaz milligramm/liter mértékegységben. Ez azt mutatja meg, hogy egy liter kilélegzett levegőben hány milligramm tiszta alkohol található. A véralkoholhoz hasonlítva a szervezetben a tüdő léghólyagocskáin keresztül a vérben lévő alkohol elpárolog a kilélegzett levegőbe. Jogi és orvosi gyakorlatban nagyságrendileg 1:2 az átváltási arány, vagyis 0,25mg/L légalkohol érték körülbelül 0,50g/L, azaz 0,5 ezrelék véralkohol-koncentrációnak felel meg. Fontos szempont az alkoholfogyasztás és a mérés között eltelt idő is:
| Idő az utolsó korty után | Mi történik? | Szonda eredménye |
|---|---|---|
| 0–15 perc | Szájalkohol jelenléte | Tévesen magas (a szájban lévő gőzök miatt) |
| 15–30 perc | A száj kiürül, elindul a gyors felszívódás | Kezd emelkedni a valós érték |
| 30–60 perc | A felszívódási csúcs | A legmagasabb valós érték |
| 60 perc felett | Dominál a máj lebontó munkája | Fokozatosan csökken |
Miért fontos a mérés időzítése?
Közvetlenül az alkoholfogyasztás után a szájban maradó alkohol jelentősen megemelheti a kijelzett értéket. Rövid idővel később viszont már kialakulhat olyan átmeneti helyzet, amikor a szájalkohol csökkent, a felszívódott alkohol pedig még nem jelenik meg teljesen a kilélegzett levegőben. Ezért az időzítés a mérési folyamat egyik legfontosabb része.
A teszt előkészítéséhez használt referencia szerint egy 110 kg-os férfinál 4 cl 40%-os ital 30–60 perc elteltével nagyságrendileg 0,08–0,10 mg/l légalkoholértéket jelenthet. Az alkohol felszívódása és lebontása azonban személyenként eltér, ezért ez az adat nem általánosítható, és nem használható vezetési vagy egészségügyi döntéshez.
Magyarországi szabályozás és munkahelyi alkalmazás
Magyarországon a járművezetésnél zéró tolerancia van érvényben: szeszes ital fogyasztása után tilos járművet vezetni.
Az eljárás jellege a mért értéktől függ:
| Légalkohol-érték (mg/L) | Jogi minősítés | Következmény |
|---|---|---|
| 0,00 - 0,10 mg/L | Negatív / Nem bizonyítható | Nincs eljárás. |
| 0,11 - 0,25 mg/L | Szabálysértés | Pénzbírság, büntetőpontok. |
| 0,25 mg/L felett | Bűncselekmény | Azonnali jogosítványelvonás, büntetőeljárás, pénzbüntetés és járművezetéstől való eltiltás. |
Egy közúti szondáztatásnál, ha felmerül az alkoholfogyasztás gyanúja, úgy szokták kérni a ~20perc várakozási időt, ami pont a kezdeti szájalkohol kiürülése utáni, de még a felszívódás és kimutathatóság előtti időszakot hivatott áthidalni, ahol előfordulhat fals negatív fújás.
A DS KAB673 A beállítási lehetőségei
A modul a V4.41.0 build 250520 terminál firmware-verziótól támogatott. A terminál újraindítás után automatikusan felismeri a szondát, majd megjelennek a hozzá tartozó beállítások a következő útvonalon: Access Control > Access Control Parameters > Smart > Alcohol Parameters.

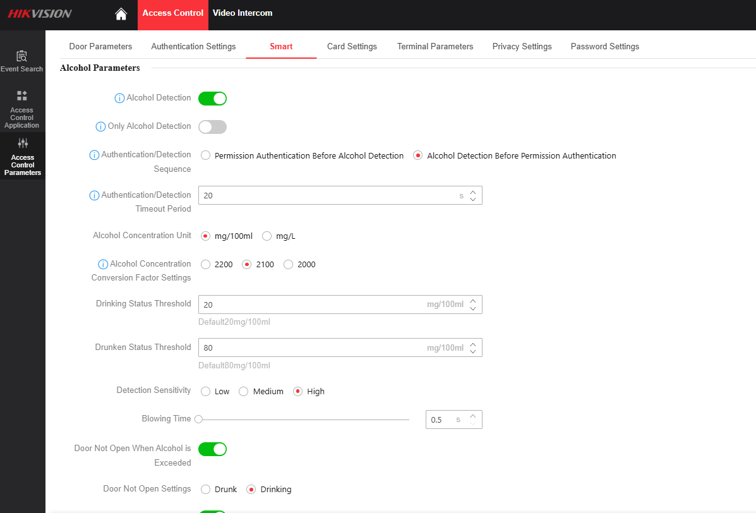

Az Alcohol Parameters menü fő beállításai
| Beállítás | Funkció |
|---|---|
| Only Alcohol Detection | A terminál hitelesítés nélkül, kizárólag alkoholszondaként működik. |
| Authentication/Detection Sequence | Megadható, hogy a hitelesítés előtt vagy után történjen az alkoholmérés. |
| Authentication/Detection Timeout Period | Beállítható, hogy hitelesítés után mennyi idő álljon rendelkezésre a fújáshoz. |
| Alcohol Concentration Unit | Választható az mg/100 ml vagy az mg/l mértékegység. |
| Drinking Status Threshold | A megadott érték felett Drinking státuszt naplóz a rendszer. |
| Drunken Status Threshold | A magasabb küszöb felett Drunk státuszt naplóz a rendszer. |
| Detection Sensitivity | A szenzor érzékenysége Low, Medium vagy High szintre állítható. |
| Blowing Time | A fújási idő 0,5 és 1,5 másodperc között állítható; a pontosabb méréshez a magasabb érték javasolt. |
| Door Not Open When Alcohol is Exceeded | A rendszer megtagadhatja az ajtónyitást, ha a mért érték meghaladja a beállított küszöböt. |
| Door Not Open Settings | Kiválasztható, hogy a Drinking vagy a Drunk küszöb vezérelje az ajtónyitás tiltását. |
| Alcohol Detection Weekly Schedule | Idősávokhoz köthető, hogy mikor legyen kötelező az alkoholmérés a hitelesítés mellett. |

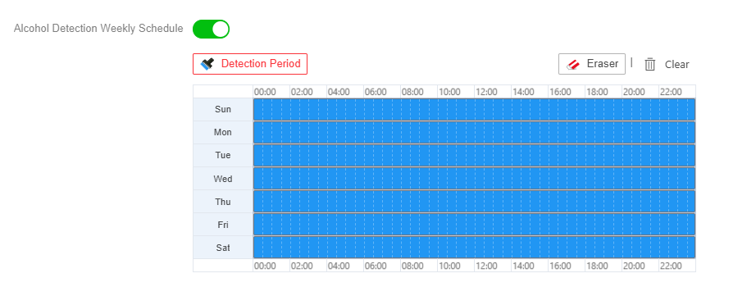

Heti ütemezés az alkoholszondás ellenőrzéshez
Hogyan jelenik meg és hol naplózódik az eredmény?
Ha a mérési eredményt a terminál kijelzőjén is meg szeretnénk jeleníteni, az Access Control > Access Control Parameters > Privacy Settings > Authentication Result Settings > Alcohol Concentration útvonalon engedélyezhető.

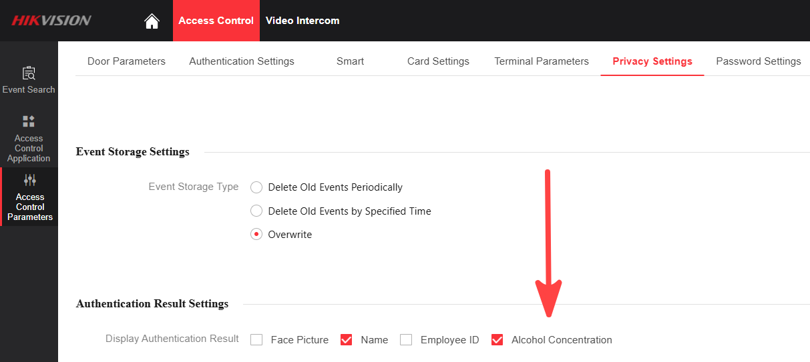

Az Alcohol Concentration kijelzés bekapcsolása a Privacy Settings menüben
Fontos: a teszt során a terminál a megengedett határérték alatti mérést nem írta ki számszerűen a kijelzőn. A pontos érték az eszköz naplójában volt látható, míg a HikCentral felületén az értékhez társított Drinking vagy Drunk státusz jelent meg.
A pontos légalkoholérték az eszköz eseménynaplójában
A HikCentral felületén a méréshez társított státusz jelenik meg
A tudományos alkoholszonda teszt
A tesztet három személy végezte:
egy referenciaalany, aki nem fogyasztott alkoholt,
egy kisebb mennyiséget fogyasztó személy, aki 4 cl 40%-os röviditalt ivott,
egy nagyobb mennyiséget fogyasztó személy, aki 8 cl 40%-os röviditalt és 500 ml 4,6%-os sört ivott.
Mit mutattak a mérések
A referenciaalany minden normál mérésnél 0 értéket fújt. Fals pozitív eredményt csak akkor tudtunk előidézni, amikor közvetlenül a szonda előtt alkoholgőz volt jelen, például egy nyitott tömény ital miatt.
Közvetlenül az alkoholfogyasztás után azonnal mérhető volt a szájban maradó alkohol, ilyenkor hirtelen magas értékek jelentek meg. Körülbelül 45 perc várakozás után stabilabb, a felszívódott alkoholhoz közelebb álló légalkoholértékeket kaptunk.
A nagyobb mennyiséget fogyasztó tesztalanynál magasabb értéket mértünk, és az érték csökkenése is tovább tartott. Ez összhangban volt azzal, hogy az alkohol lebontása az elfogyasztott mennyiségtől és az egyéni adottságoktól is függ.
Sok egymást követő fújásnál előfordult, hogy a kémiai érzékelő átmenetileg telítődött, ezért a következő mérés előtt várni kellett. A tesztben a leghosszabb várakozás sem haladta meg a 10 másodpercet, és ez is csak a magasabb értéket fújó alany után jelentkezett.

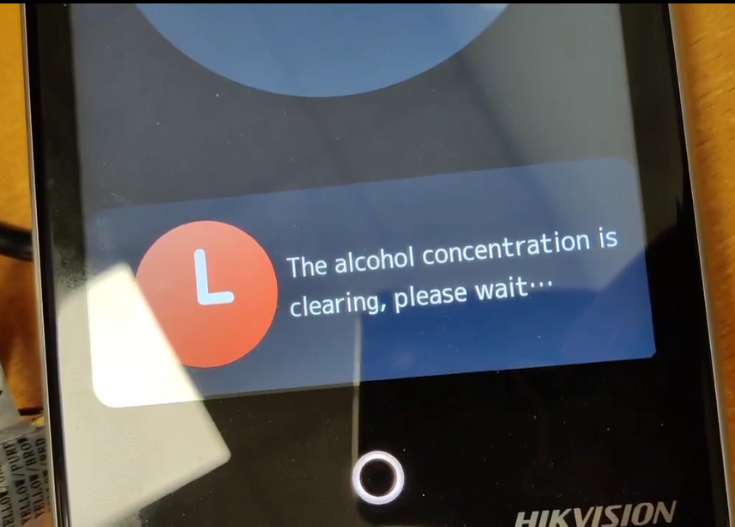

Átmeneti várakozás a szenzor tisztulásáig
Kijátszási próbálkozások
Az alkoholszonda kijátszhatóságát több módszerrel is vizsgáltuk. A teszteredmények alapján a felszívódási szakaszt követően egyik alkalmazott módszer sem eredményezett tartósan alacsonyabb mért értéket.
Az első sör vagy rövidital elfogyasztása után vizes szájöblítéssel próbáltuk csökkenteni a szájban maradt alkohol koncentrációját. Az első öblítés után az alkohol továbbra is kimutatható volt, a második öblítést követően azonban ismételten negatív eredményt kaptunk. Ez az alkohol felszívódási idejével magyarázható: közvetlenül a fogyasztás után az alkohol még nem jutott olyan mennyiségben a véráramba, hogy a tüdőn keresztül a kilélegzett levegőben is kimutatható legyen. Körülbelül 20 perc elteltével a mérhető légalkohol-koncentráció fokozatosan emelkedni kezdett. Ez nem a készülék korlátja, hanem az alkohol felszívódásának élettani sajátossága.
A fogyasztást követő 45. perc után azt is megvizsgáltuk, hogy gyors belégzéssel és azonnali mintavétellel csökkenthető-e a kijelzett érték. A módszer nem befolyásolta érdemben a mérési eredményt, így ezzel a próbálkozással nem sikerült kijátszani a szondát.
Egy másik kísérlet során a kilélegzett levegő egy részét a szondába, a másik részét pedig a készülék mellé irányítottuk. Ezzel egyidejűleg legyezéssel próbáltunk környezeti levegőt juttatni az érzékelőhöz. A szonda ebben az esetben is megfelelően érzékelte az alkohol jelenlétét, a mérési eredményt tehát ezzel a módszerrel sem sikerült befolyásolni.
Összefoglalás
A DS-KAB673-A minőségi kialakítású, egyszerűen telepíthető és részletesen konfigurálható alkoholszonda modul. A normál teszthelyzetekben következetesen működött, a referenciaalanynál 0 értéket jelzett, az alkoholfogyasztás után pedig jól követhető változásokat mutatott.
A felszívódás után alkalmazott kijátszási próbákkal nem sikerült átvernünk a szondát. Ugyanakkor a mérési időzítést, a környezeti alkoholgőzt és a szenzor átmeneti telítődését az üzemeltetési folyamatban is figyelembe kell venni.
A tesztelt kémiai szenzorhoz rendelkezésünkre álló anyagokban nem találtunk hitelesítési vagy tanúsítási információt. Emiatt a modult olyan beléptetési és munkabiztonsági előszűrésre érdemes használni, ahol a szervezet saját szabályzata rögzíti a mérés célját, a küszöbértékeket és a szükséges megerősítő lépéseket.
Építkezéseken, gyártóüzemekben, logisztikai központokban és más fokozott kockázatú munkaterületeken a Hikvision DS-KAB673-A jól illeszthető az alkoholszondás beléptetés folyamatába, különösen akkor, ha a vállalat már Hikvision terminálokat és HikCentral Access Control rendszert használ.
