1.1. Termék generációk

Ahhoz, hogy megfelelően el tudjunk igazodni a Hikvision kaputelefonok világában fontos tudni azt, hogy mely eszközök melyik generációhoz tartoznak.


1.1.1. 1. generációs eszközök


DS-KH6210-L
DS-KH6310
DS-KH6310-W
DS-KH6310-WL
DS-KH8300-T
DS-KH8300-WT
DS-KV8102-IM
DS-KV8102-IP
DS-KV8102-VP
DS-KV8202-IM
DS-KV8402-IM
DS-KD3002-VM
DS-KD6002-VM
DS-KD8002-VM
DS-KD8102-V
Az LE széria nem kompatibilis más szériával ha alárendelt akkor a fő egység is csak LE lehet (ok: RTOS rendszer van rajta ami nem kompatibilis se androiddal, se linux-al)

1.1.2. 2. generációs eszközök

DS-KH6320-TE1
DS-KH6320-WTE1
DS-KH6320-WTE1-W
DS-KH8350-TE1
DS-KH8350-WTE1-Gold
DS-KH8520-WTE1
DS-KV6113-PE1
DS-KV6113-WPE1
DS-KV8113-WME1
DS-KV8213-WME1
DS-KV8413-WME1
DS-KD8003-IME1
A 2. generációs eszközök esetében csak példaszerűen lett felsorolva néhány eszköz, a jelenleg elérhető összes 2. generációs IP beltéri egység itt érhető el. Továbbá a 2. generációs IP kültéri egységek meg innen érhetőek el.

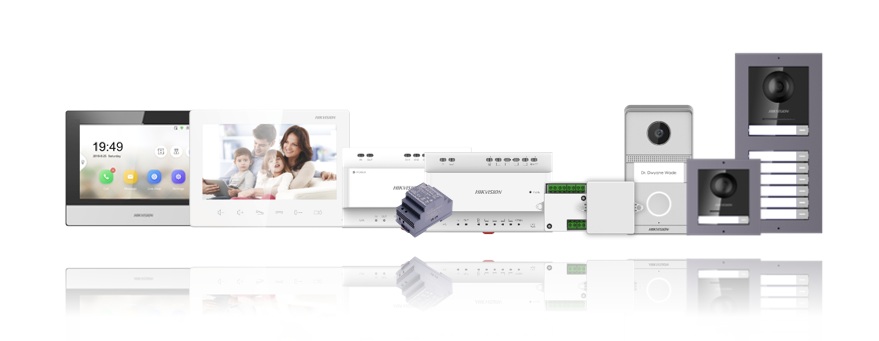

1.1.3 2 vezetékes IP új moduláris Y jelölésű termékek és kétvezetékes HD kaputelefonok

kettoipelvkep

Az Y jelölésű kétvezetékes IP termékek új változata nem kompatibis a korábbi nem Y-al jelölt eszközökkel!

Az új termékek:

DS-KAD706Y

DS-KAD706Y-S

DS-KH6320Y-WTE2/Europe BV

DS-KD8003Y-IME2/Europe BV

DS-KD8003Y-IME2/NS/Europe BV

DS-KD8003Y-IME2/S/Europe BV

DS-KIS702Y

DS-KIS703Y-P

A régi termékek / korábbi generáció ami nem vegyíthető az új Y jelölésű termékekkel pl. DS-KAD706, DS-KH6320-WTE2, DS-KD8003-IME2..., stb.

Nagyon fontos ha egy régebbi rendszerben tönkremegy egy beltéri egység, ami pl. DS-KH6320-WTE2 volt, az nem helyettesíthető pl. az új DS-KH6320Y-WTE2-vel. Nem fog beindulni a régi DS-KAD706 disztribútoron és nem is fog komminukálni.

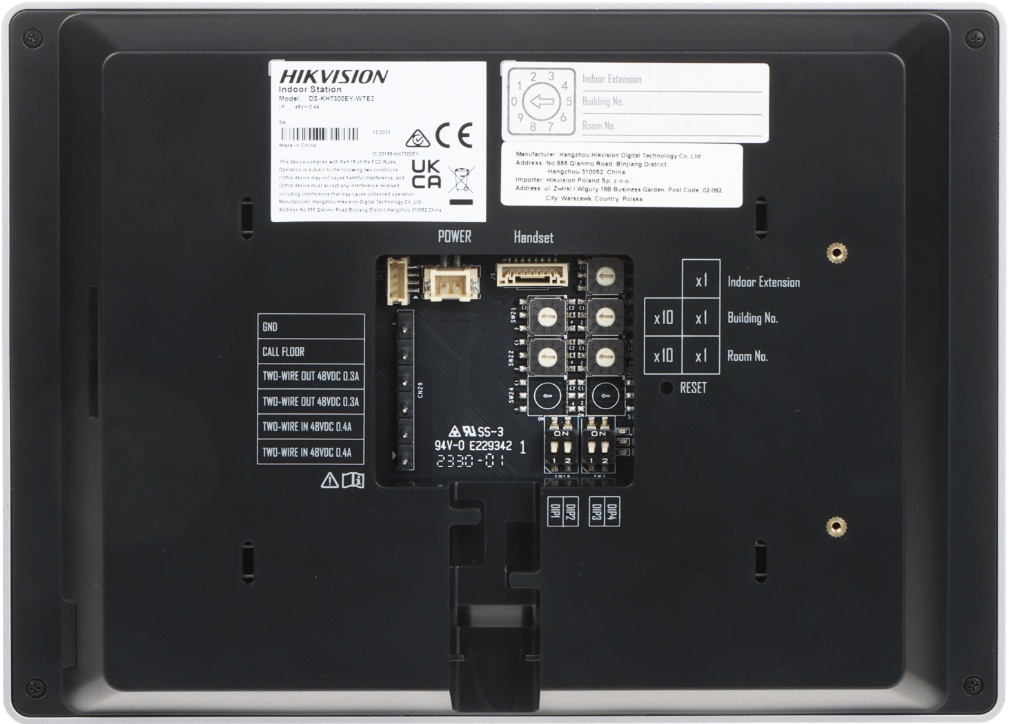

Kétvezetékes HD kaputelefonok a kétvezetékes rendszerek egy másik kategóriája, az eszközök szintén disztribútoron keresztül működnek, és szinti osztóegységeken. Az eszközök címzése dip kapcsolókkal történik és ap módban programozhatóak. Ezek rendes ip címmel nem rendelkező eszközök, emiatt a HD elnevezés is.

hdkep

hdhatuja

DS-KAD7060EY

DS-KAD7061EY-S

DS-KAD7061EY

DS-KH7300EY-XXX

DS-KD7003EY-XXX

DS-KD7000EY-XXX

DS-KIS7XX-EY Szettek

1.1.4. Speciális tudású eszközök

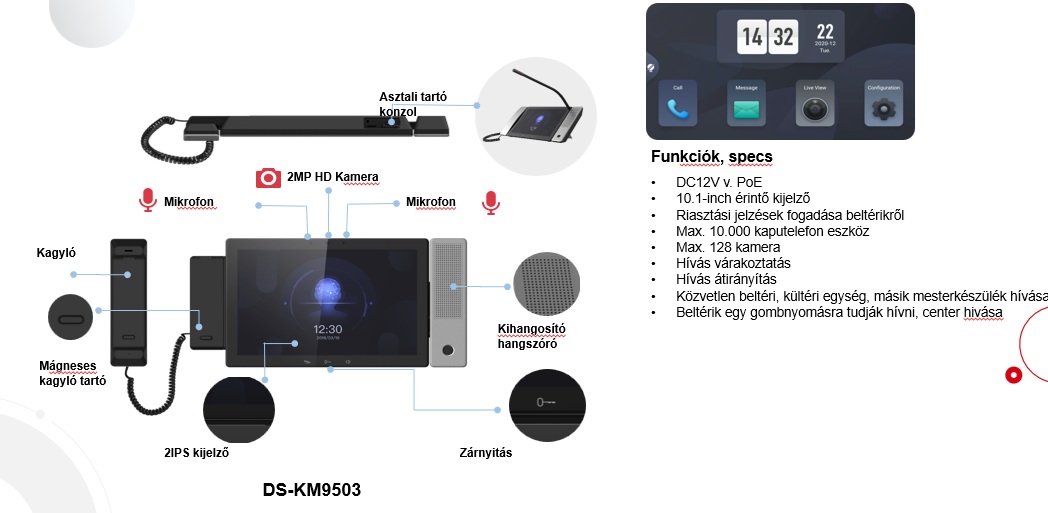

• DS-KM9503 – mesterkészülék, portás/recepciós készülék. Minden rendszerelem (kapu- és beltéri állomás) be tud ide csörögni egy nagyobb rendszer esetében (10.000 kaputelefon eszközt tud kezelni). Továbbá 128 kamera képe is hozzáadható az eszközhöz, amelyekből egyszerre csak 1 kamera képe jeleníthető meg.

mester

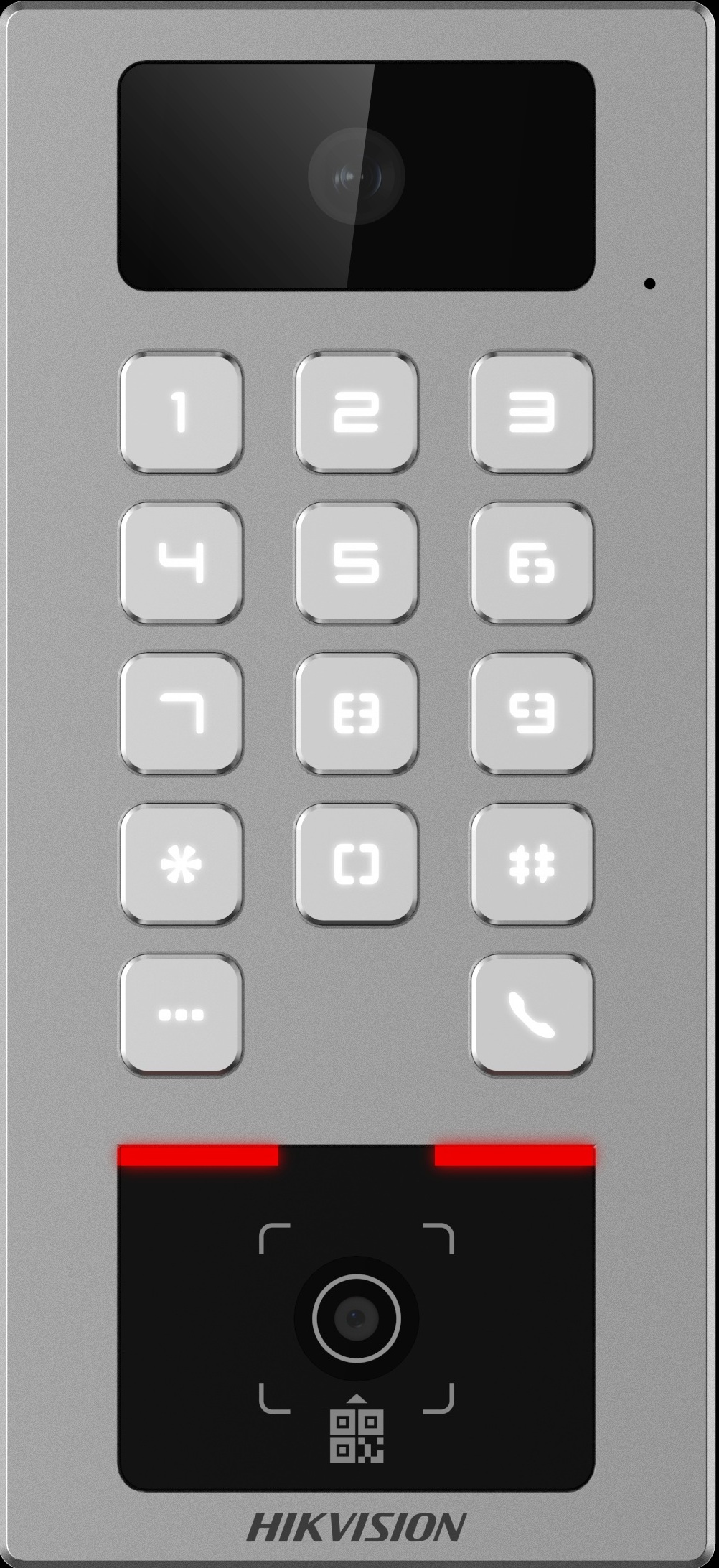

Bizonyos beléptető terminálok rendelkeznek kaputelefon funkcióval pl. DS-K1T502 sorozat. Konkrét eszköz lista itt elérhető.

5022

1.1.5. Fő különbségek

Az első generációs kaputelefonok 24 VDC PoE-val a második generációsok 48 VDC PoE-val működnek.

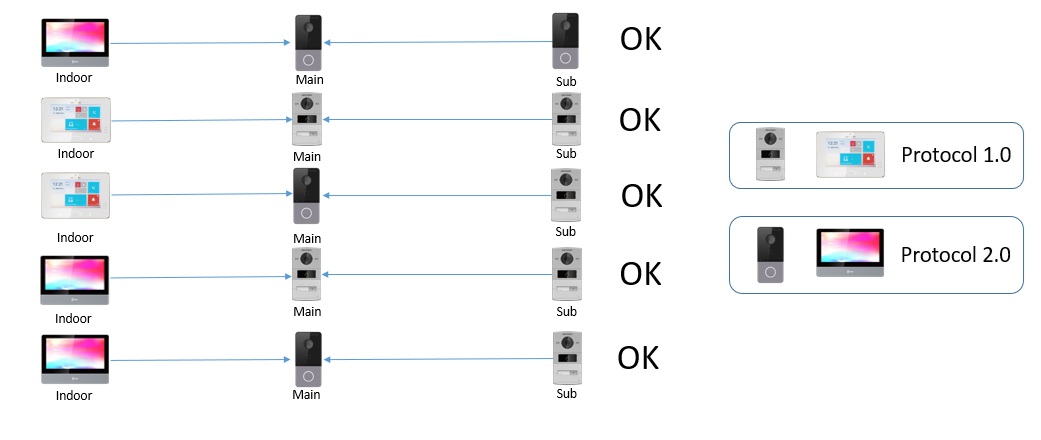

1.1.6. Kaputelefon kompatibilitási táblázat

Az első generációs és második generációs kaputelefonok kompatibilitási táblázata a következő képen látható, itt megtekinthetők, mely eszközök kompatibilisek egymással.

komp


1.1.7. Kaputelefon maximális eszköz számok


1. generációs eszközök
Kültéri: 1+8 db
Beltéri: 1+5 db

2. generációs eszközök
Kültéri: 1+16 db
Beltéri: 1+5 db (2.2.20 fw esetén már 1+16)
Bővítőmodul: 8 db (moduláris eszköznél)
Összesen: max. 500 db eszköz

2. generációs kétvezetékes
DS-KAD706 - 1+5 db kapu- és beltéri állomás, vagy 6 db beltéri állomás csatlakoztatható
DS-KAD706 - 15 db kapcsolható össze
DS-KAD706-S - 6 db
Összesen: max. 500 db eszköz

Továbbfejlesztett kétvezetékes "Y" jelölésű
DS-KAD706Y - 1+5 db kapu- és beltéri állomás, vagy 6 db beltéri állomás csatlakoztatható
DS-KAD706Y - 15 db kapcsolható össze
DS-KAD706Y-S - 6 db
Összesen: max. 540 db eszköz

Kétvezetékes HD rendszerek
DS-KAD7060EY - 6 db
DS-KAD7061EY - 16 db
DS-KAD7060EY-S - 1 db
Összesen: max. 384 db eszköz wifi funkció nélkül vagy 132 eszköz wifi funkcióval

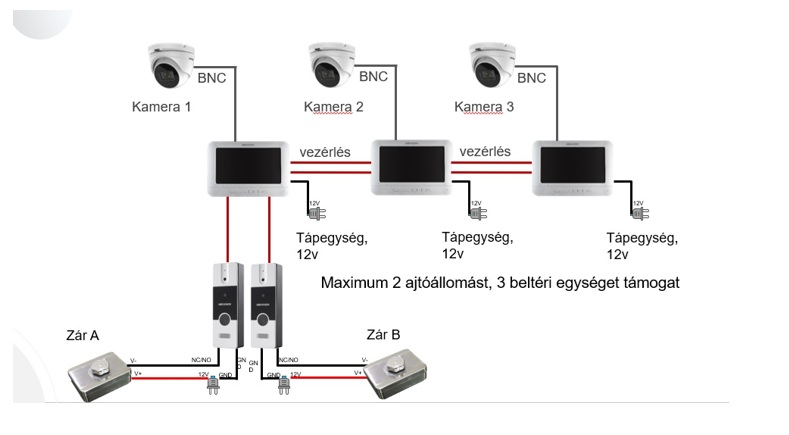

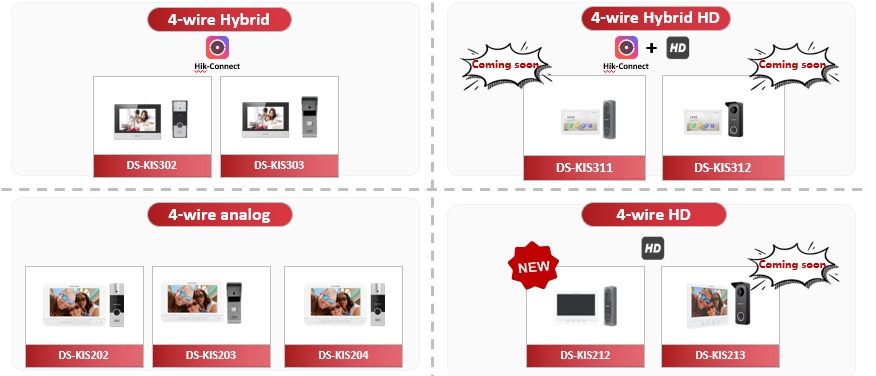

1.1.8 Analóg szett különbségek

analogkap
analog2

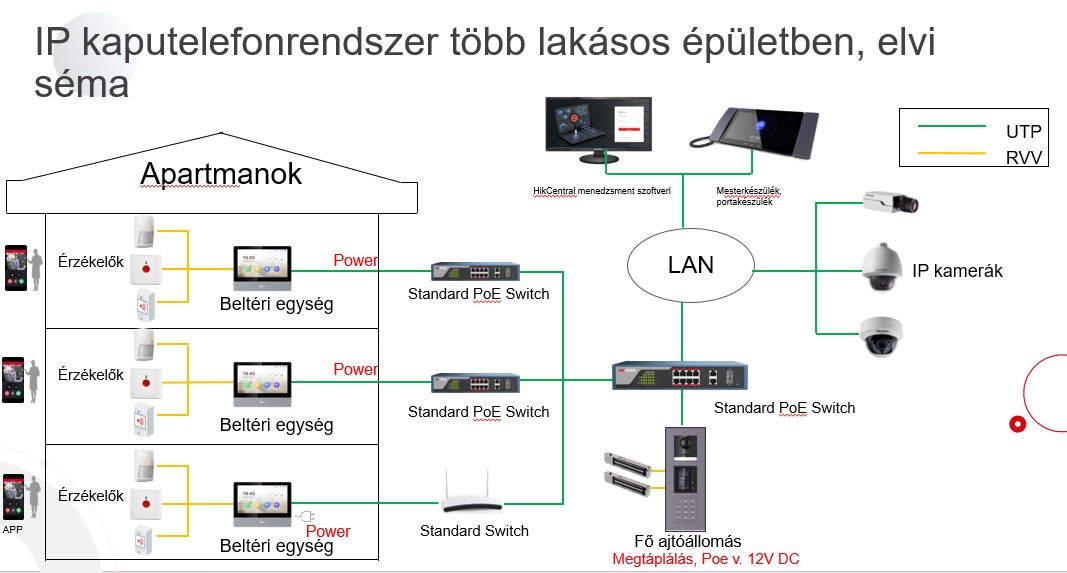

1.2. Rendszerfelépítés

elvisema

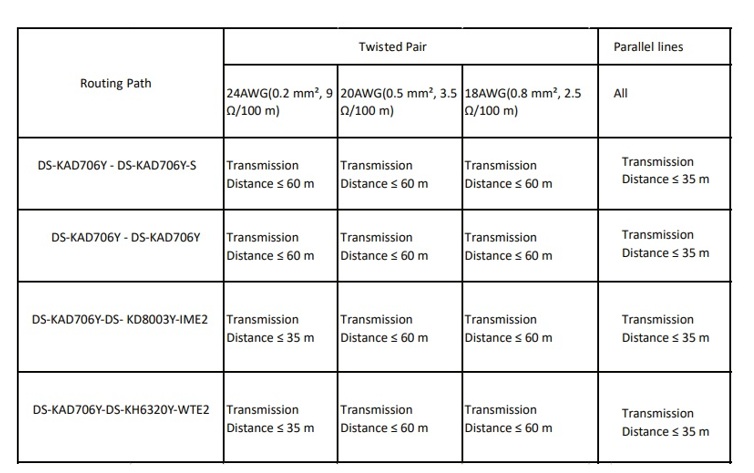

2 vezetékes IP rendszerek kábelezési elvárások és max. távolságok

ketvezetekesip

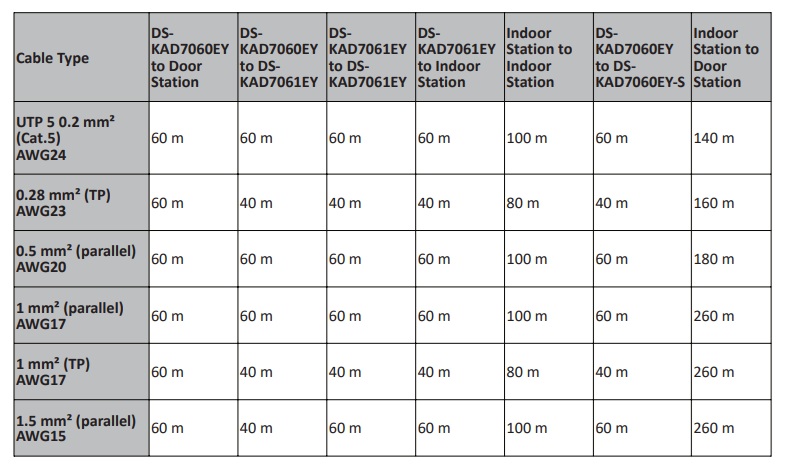

2 vezetékes HD rendszerek kábelezési elvárások és max. távolságok

ketvezetkeshd
