Részletesen a Hikvision AX Hybrid PRO 2.0-ról

RIEL csapat 2025. május 21. 15 perc olvasás

A Hikvision AX Hybrid Pro 2.0 rendszer a hibrid biztonsági technológiák legújabb megoldása, amely ötvözi a vezetékes buszos rendszerek megbízhatóságát, topológiai előnyeit a vezeték nélküli komponensek rugalmasságával. A rendszer architektúrája, skálázhatósága és innovatív funkciói alaposan átalakítják a hagyományos riasztórendszerek telepítési gyakorlatát. Kicsit félrevezető lehet a Hybrid elnevezés, de ez a termékcsalád nincs kapcsolatban a már piacon lévő DS-PWA96-M2H-WE termékkel. Weboldalunkon ezért a sima Ax Pro-t különválasztottuk az AX Hybrid Pro 2.0-tól, így a termékek jól elkülönülnek és a szűrő segítségével kiválasztható a megfelelő termékkínálat.

Rendszerarchitektúra és topológiai jellemzők

A Hybrid Pro 2.0 busz topológiát alkalmaz, amely lehetővé teszi a hibrid kapcsolási módok kombinálását. A vezérlőpanel (DS-PA502 sorozat) központi vezérlője a Speed-X busztechnológiának köszönhetően akár 500 kB/s átviteli sebességet biztosít, ami kritikus fontosságú a videóverifikációhoz kapcsolódó adatátvitelnél (ez a sebesség kiemelkedő érték a buszos termékek piacán).

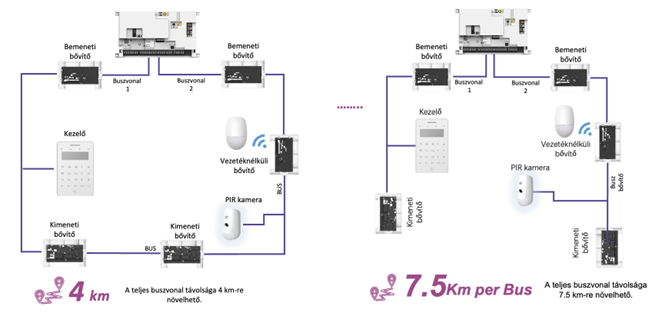

Mindegyik típusú vezérlőn két buszvonal csatlakoztatási lehetőség található, amivel megoldható vonali és gyűrű topológia is, attól függően, hogy a buszvonal biztonságát, vagy a buszvonal nagyobb hosszát igényli a projekt.

Hikvision AX Hybrid PRO 2.0
Hikvision AX Hybrid PRO 2.0

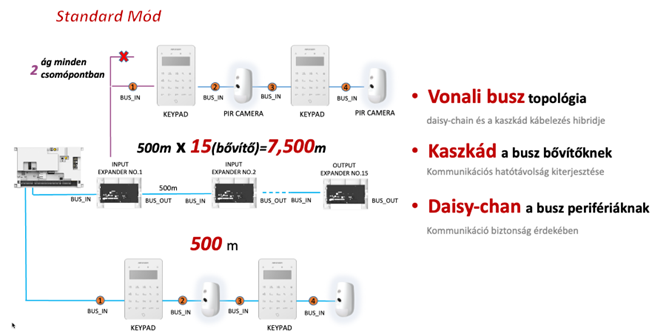

Standard mód

Hikvision AX Hybrid PRO 2.0, standard mód
Hikvision AX Hybrid PRO 2.0, standard mód

A standard módú hálózati szerkezet két alapvető kapcsolási stratégiát használ: daisy-chain elrendezést a perifériáknál (érzékelők, billentyűzetek) és kaszkád kapcsolást a bővítőegységeknél. Ez a kettős megközelítés optimalizálja a kábelezési igényeket, miközben megőrzi a rendszer integritását.

A busz eszközök között 500 méter távolság megengedett AWG26x4 kábel esetén.

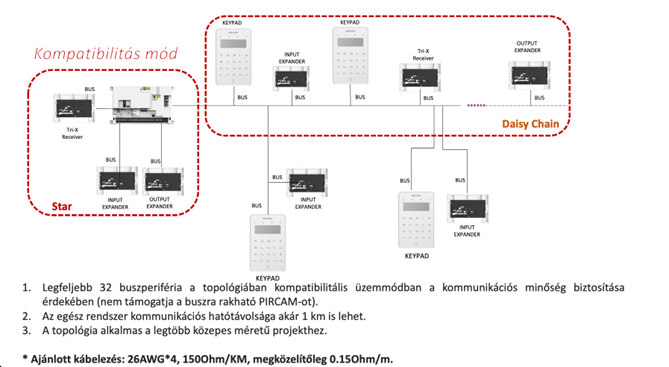

Kompatibilitás mód

Hikvision AX Hybrid PRO 2.0, kompatibilitás mód
Hikvision AX Hybrid PRO 2.0, kompatibilitás mód

A topológia legfontosabb korlátja a 32 buszperiféria támogatása.

A maximális 1 kilométeres kommunikációs távolság 26AWG kábelek használatával érhető el, ami jelentős területlefedettséget tesz lehetővé közepes méretű objektumok számára.

Vezérlő típusok és specifikációk



DS-PA502-64

DS-PA502-96

DS-PA502-128

Zónák
(vezeték nélküli eszközök is)

64

96

128

Kimenetek

64

96

128

Területek

32

48

64

Felhasználók

100

128(200)

128(600)

Azonosítók (tag, kártya)

100

200

252(600)

Távirányítók

64

64

64

Szirénák (vezeték nélküli
eszközök is)

8

12

16

Busz vonal

2

2

2

Buszvonalra csatlakoztatható
eszközök (/busz vonal)

32

48 (32 kompatibilis módban)

64 (32 kompatibilis módban)

Kezelők

8

12

12

Kimeneti bővítők

15

23

23

Bemeneti bővítők

7

11

11

Vezeték nélküli bővítők

8

12

12

PSU modul

15

15

15

PIR-CAM érzékelők

24

36

48

Kamerák

32

32

32

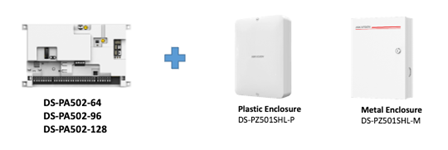

Vezérlő felépítés

Hikvision AX Hybrid PRO 2.0, vezérlő



Hikvision AX Hybrid PRO 2.0, vezérlő
Hikvision AX Hybrid PRO 2.0, vezérlő

Autonóm üzemidő: 60 óra tartalék tápfeszültség mellett

Teljesítményteszt: automatikus stressz teszt maximális terhelés mellett

Vezérlőn található bemeneti zónák: 8db

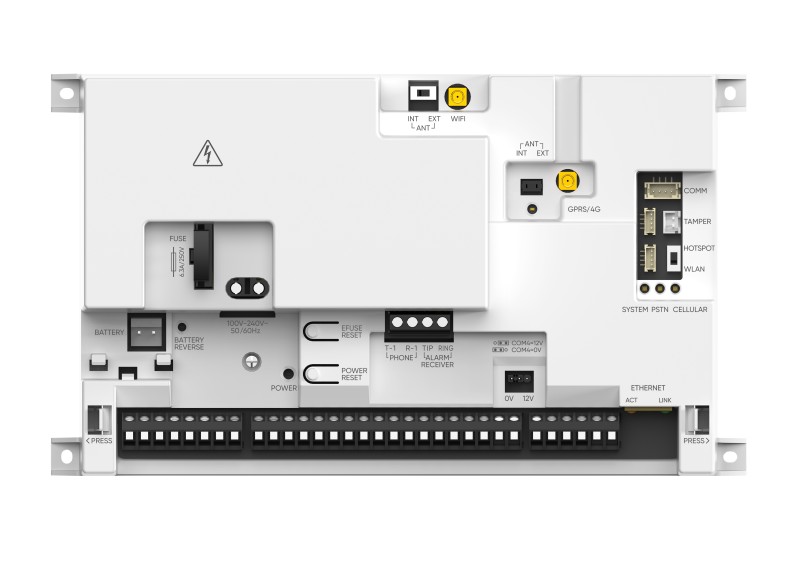

96 zónás AX Hybrid Pro 2.0 vezetékes riasztóközpont - DS-PA502-96

Hikvision ds-pa502-96-674f081e19cfc
Hikvision DS-PA502-96 96 zónás AX Hybrid Pro 2.0 vezetékes riasztóközpont

- 96 zónát és 96 kimenetet támogat, 48 partícióban elosztva.

- 1 telepítő, 1 adminisztrátor és 200 kezelő használhatja.

- 64 vezeték nélküli taget és 64 vezeték nélküli kulcstartót kezel.

- 256 automatizálási forgatókönyvet kínál, és legfeljebb 4950 eseményt naplóz.

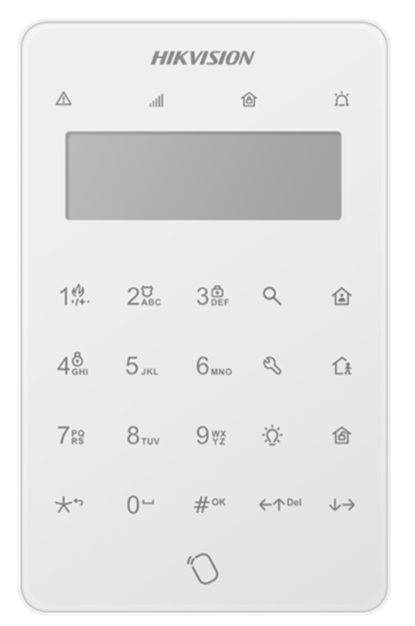

Kezelő - DS-PK501LTM-HWE

Hikvision AX Hybrid PRO 2.0, kezelő
Hikvision DS-PK501LTM-HWE kezelő

A DS-PK501LTM-HWE LCD billentyűzet beépített tagolvasóval, 2 bemeneti és 1 relé kimeneti csatornával kiegészülve lehetővé teszi akár a bővítést is.

- Beépített kártyaolvasó (Mifare – 13.56Mhz), 3 tag (DS-PT-M1) van a csomagban, és a billentyűzeten keresztül lehet feltanítani azokat.

- 2 bemenet

- 1 relé kimenet

- 64 távvezérlő és pánikgomb

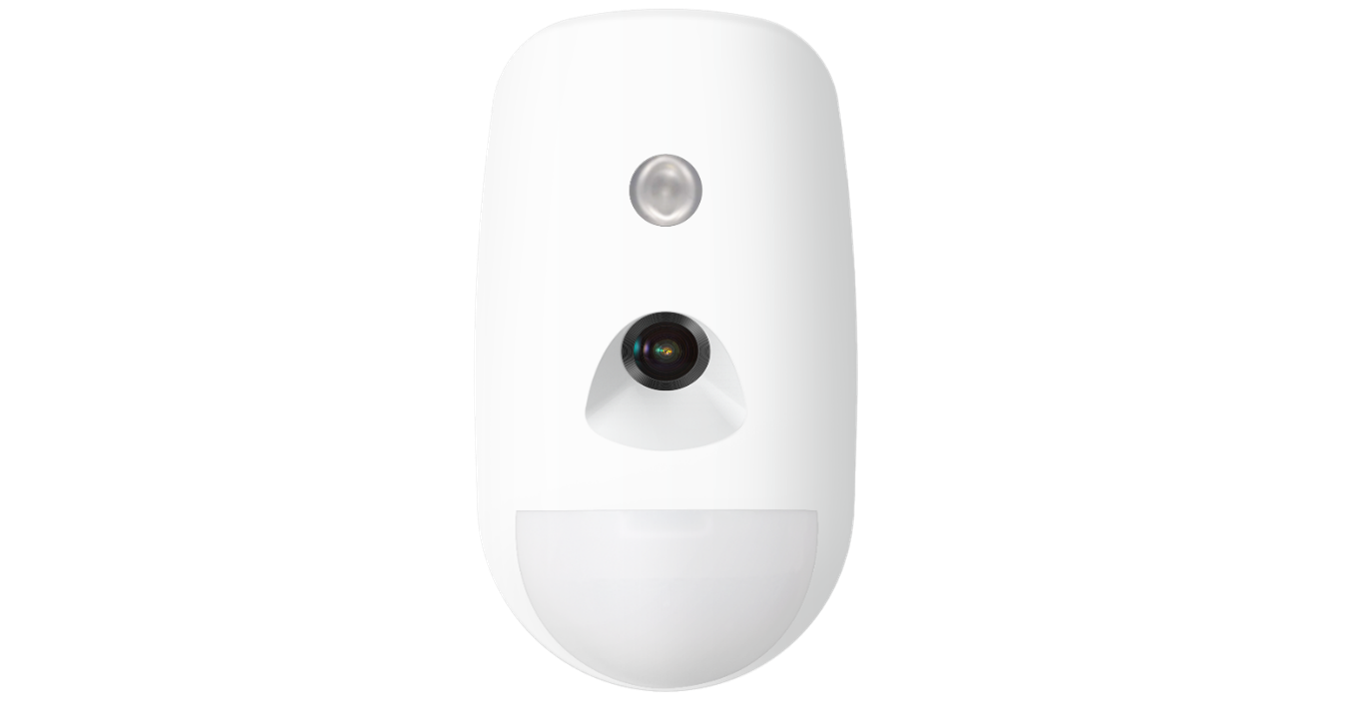

PIR kamera (buszvonalra illeszthető) - DS-PD501PC12

Hikvision AX Hybrid PRO 2.0, PIR kamera
Hikvision DS-PD501PC12 PIR kamera

- 2MP-es GIF alapú verifikáció (támogatott felbontás: 1920*1080; 1280*720; 640*480, 3-10 kép opcionális)

- 12m-es érzékelési távolság (90°)

- 24 kg kisállat-immunitás

- Privátszféra-védelem (IR csak akkor aktiválódik, ha behatolásészlelés történik).

Kommunikációs lehetőségek és bővítők

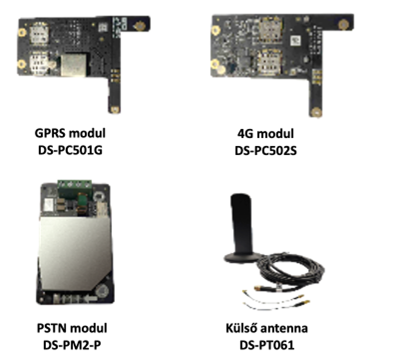

Az AX Hybrid Pro több párhuzamos kommunikációs csatornát implementál):

  • Vezetékes Ethernet (alapértelmezett)
  • Wi-Fi 802.11 b/g/n (opcionális)
  • 4G/LTE mobilhálózat (DS-PC502S modullal)
  • GRPS mobilhálózat (DS-PC501G modullal)
  • PSTN vonal (DS-PM2-P modul segítségével)

(GSM és PSTN moduloknak külön-külön foglalata van az alaplapon, így egyszerre is használhatóak.)

Hikvision AX Hybrid PRO 2.0, PSTN modul
Hikvision AX Hybrid PRO 2.0, modulok

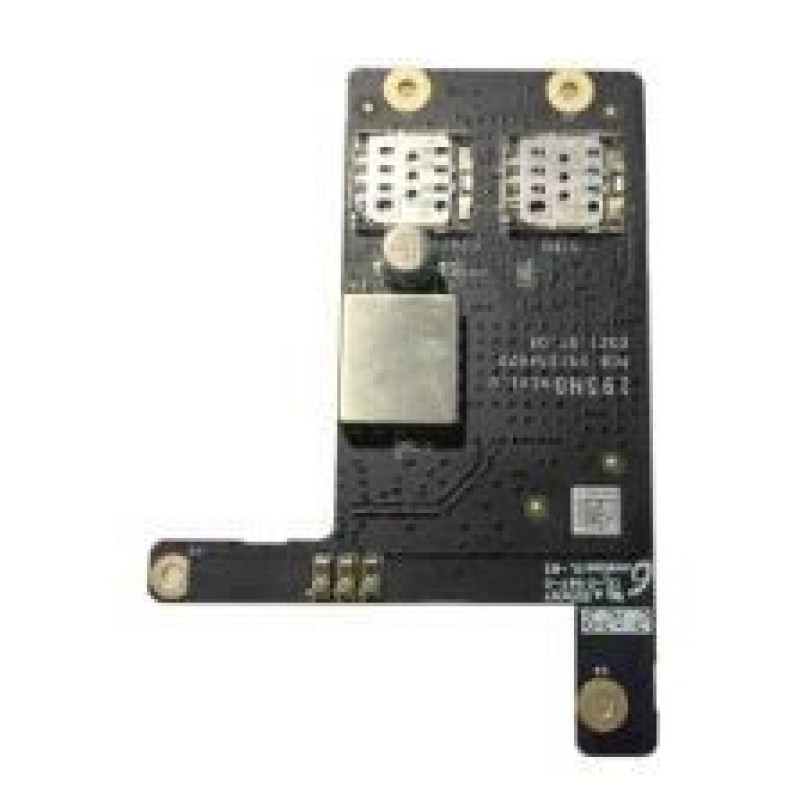

GPRS kommunikátor AX Hybrid Pro 2.0 központokhoz - DS-PC501G

Bővítőmodulok

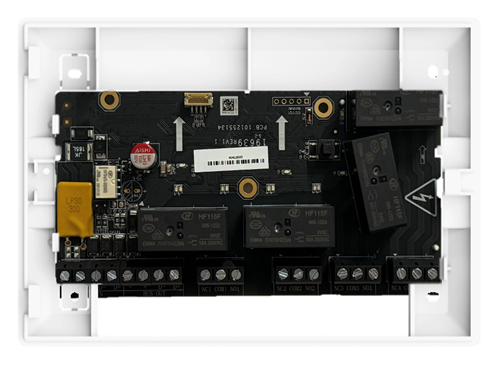

A rendszer moduláris kialakítása lehetővé teszi a funkcionalitás fokozatos bővítését. A DS-PM501R4 relébővítő 4 független relé kimenettel rendelkezik, amely 5A/30VDC vagy 16A/230VAC terhelés kezelésére alkalmas – ideális kapcsolási megoldás külső világítási rendszerek vagy elektromechanikus zárak integrálásához.

Hikvision AX Hybrid PRO 2.0, bővítő
Hikvision DS-PM501R4 bővítő

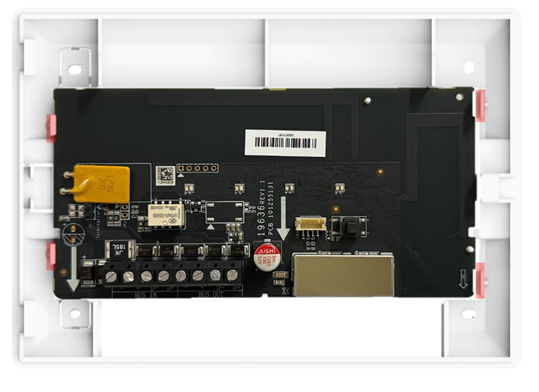

A bemeneti oldalon a DS-PM501Z8T4 modul 8 vezetékes zóna csatlakoztatását kínálja, támogatva az NC/NO/SEOL/DEOL/TEOL konfigurációkat. Emellett lehetőséget nyújt arra is, hogy ezek közül 4-et akár PGM kimenetként használhassunk.

Hikvision AX Hybrid PRO 2.0

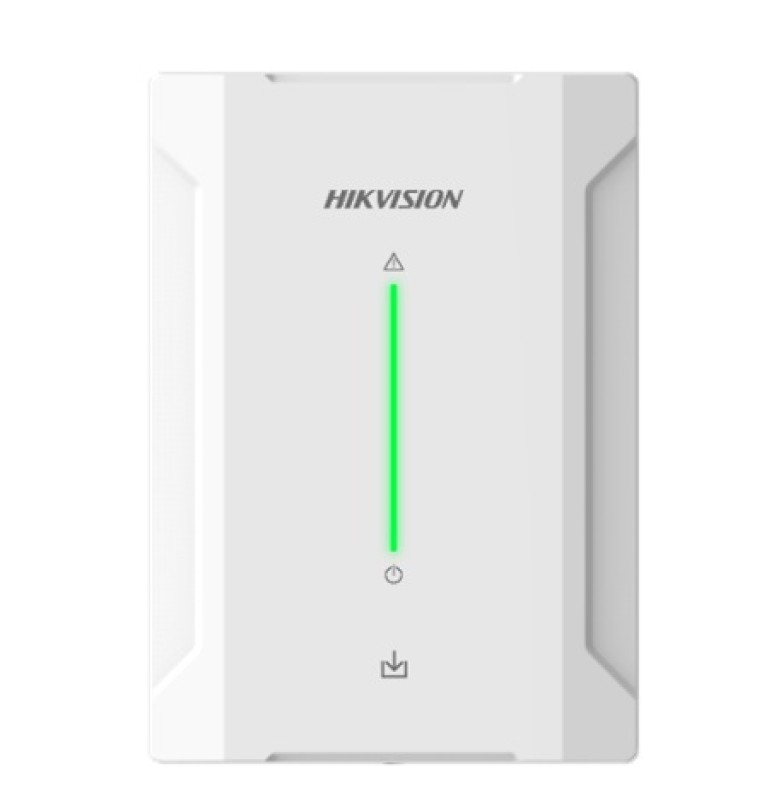

Az eddig megjelent AX PRO vezeték nélküli eszközök integrációjához a DS-PR501-HWE Tri-X vevő szolgál, amely 1600 méteres nyílt térbeli hatótávval rendelkezik, lehetővé téve a hagyományos vezetékes rendszerek zökkenőmentes kibővítését.
Az eszközök kompatibilitását mindenképp érdemes ellenőrizni a Hikvision kompatibilitási táblázatában (Pl.: nem támogatott eszközök: beépített kamerával rendelkező érzékelők).

Hikvision AX Hybrid PRO 2.0, bővítőmodul
Hikvision AX Hybrid PRO 2.0, bővítőmodul

Kommunikációs redundancia és energiaellátási megoldások

AUX kimeneti teljesítmény: 1 AUX tápkimenet 3A kapacitással, amely elegendő áramot biztosít a kiegészítő eszközök számára.

Szirénavezérlő kimenet: dedikált sziréna kimenet 3A kapacitással.

Buszbővítő támogatás: kompatibilis a buszkiterjesztőkkel, megkönnyítve a kiterjesztett csatlakoztathatóságot és a rendszerintegrációt.

Bővítőhelyek: Tartalmaz bővítőhelyet, így lehetővé téve a rendszer skálázhatóságát.

Akkumulátoros működés: 7Ah akkumulátorral szerelhető, amely folyamatos áramellátást biztosít a kiesések idején akár 12 órára is.

Hikvision AX Hybrid PRO 2.0

Telepítési innovációk és műszaki előnyök

A Speed-X technológia nemcsak az adatátviteli sebességet növeli, hanem csökkenti a latenciát a riasztási események kezelésében. Az automatikus eszközfelismerés funkció (DIP kapcsolók nélkül) jelentősen lerövidíti a konfigurációs időt.

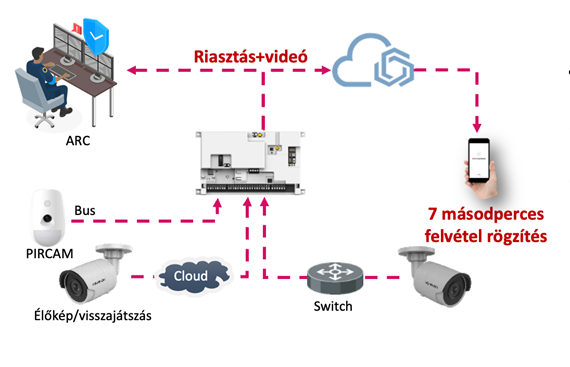

A videóverifikációs rendszer 7 másodperces előzetes rögzítést végez riasztások előtt, amelyet azonnali GIF-képek és 2MP felbontású képek kísérnek a Hik-Connect felhőplatformon keresztül. A Hik-PartnerPro felhőalapú kezelőfelülete lehetővé teszi a távoli diagnosztikát így csökkentve a helyszíni karbantartási igényeket.

Hikvision AX Hybrid PRO 2.0

Integrációs lehetőségek és jövőbeli fejlesztések

A rendszer teljes mértékben kompatibilis a Hikvision ökoszisztémával, beleértve a HikCentral-t és a Hik-Connect mobilalkalmazást.

Új fejlesztésként megjelenik a duplex interkom funkció SIP szerverekkel való integrációval, amely lehetővé teszi a hangalapú riasztásverifikációt távfelügyeleti központok számára.

Mérnök vélemény

A Hikvision AX Hybrid Pro rendszer a modularitás, skálázhatóság és megbízhatóság terén kiemelkedik a piacon. Technikai paraméterei közepes és nagyobb objektumok igényeit is képes kielégíteni. A vezérlőn alapból megtalálható bemeneti zónák megkönnyítik a telepítést és az AX Hybrid család egyedüli tagjaként vezetékes kezelővel is bővíthető a rendszer. Előzetes tesztjeink alkalmával minden tökéletesen működött, nem futottunk bele hibába, gyorsan működött az automatikus eszközfelismerés, a videóverifikáció és a redundáns kommunikáció. Az eszközpalettáról hiányoljuk a buszos érzékelőket, ennek hiányát jeleztük a Hikvision-nek.

A folyamatos firmware-frissítések és a Hikvision ökoszisztéma-integráció biztosítja a rendszer jövőbeni bővítések lehetőségét. A telepítők számára kulcsfontosságú az automatikus eszközfelismerés, a videóverifikáció és a redundáns kommunikációs csatornák, amelyek együttesen új szintre emelik a biztonsági rendszerek hatékonyságát.
